Navi und USB Anschluss an R1200R

[heli_5200]



Hallo,

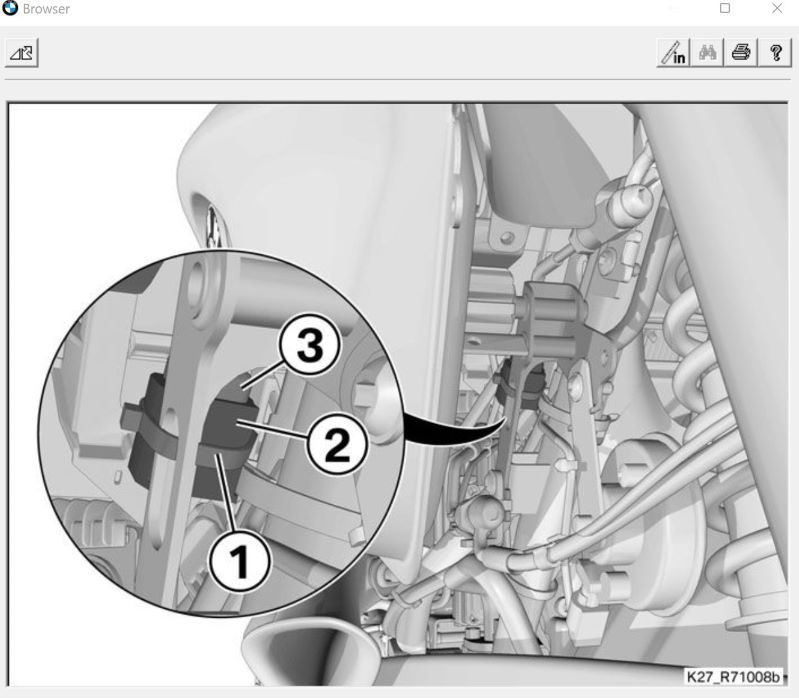

laut BMW Werkstatthandbuch soll bei der R1200R recht unter dem Tank ein 12V Anschluss für Zubehör sein.

Da ist bei meiner Bj 2007 keiner, nur in der nähe beim Steuergerät, oberhalt des Dämpfers, ist ein Stecker.

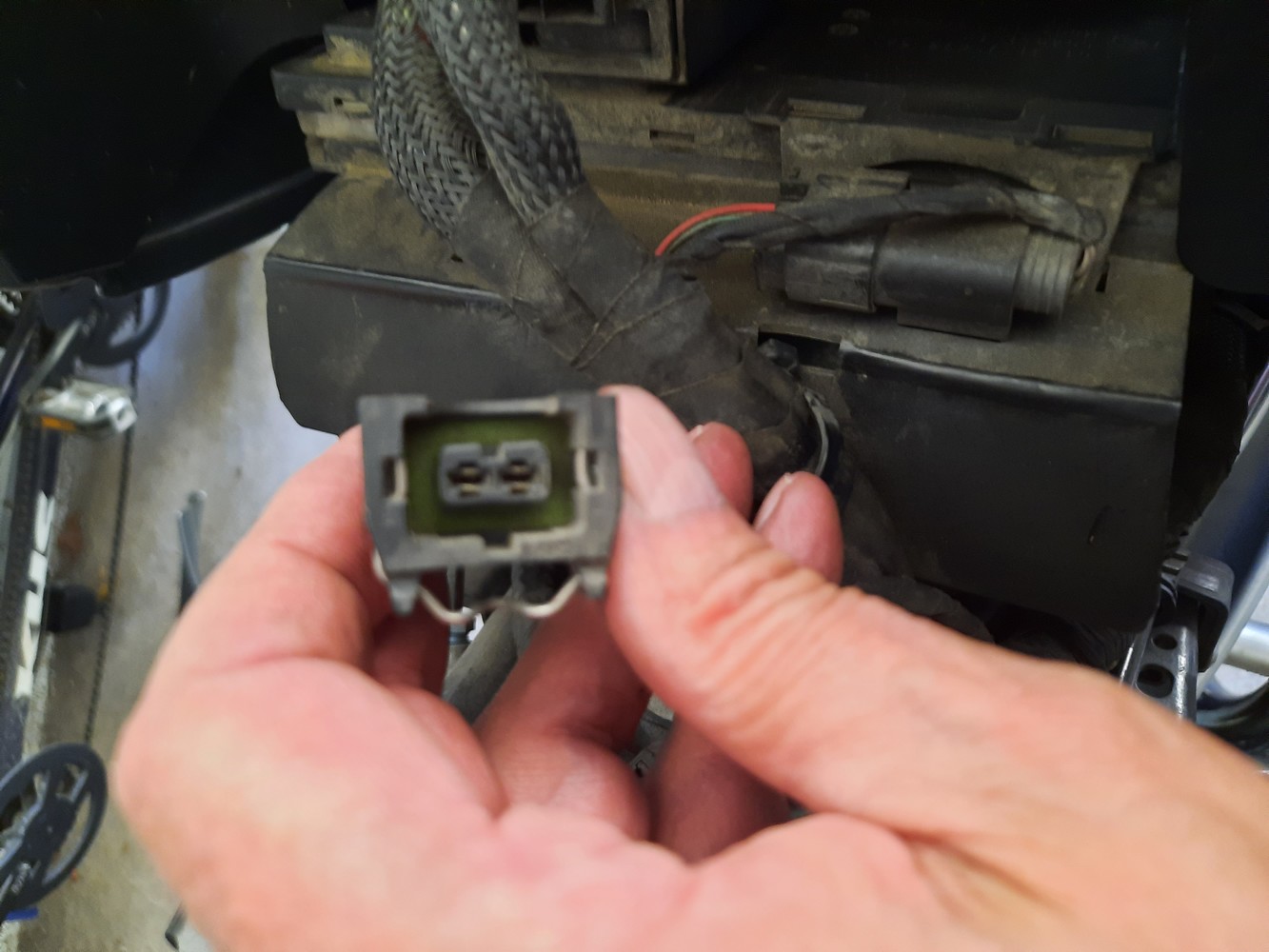

Dieser ist 2 polig, viereckig und mit Stahldraht Verriegelung versehen.
Farbe der Drähte sind blau und Gelb Lila längst gestreift.



Spannung an den Polen 8-9V bei Zündung, 10V bei Motorlauf.

Der kann es also nicht sein, wofür ist der?


Gruß Günter

[heli_5200]

Hallo,

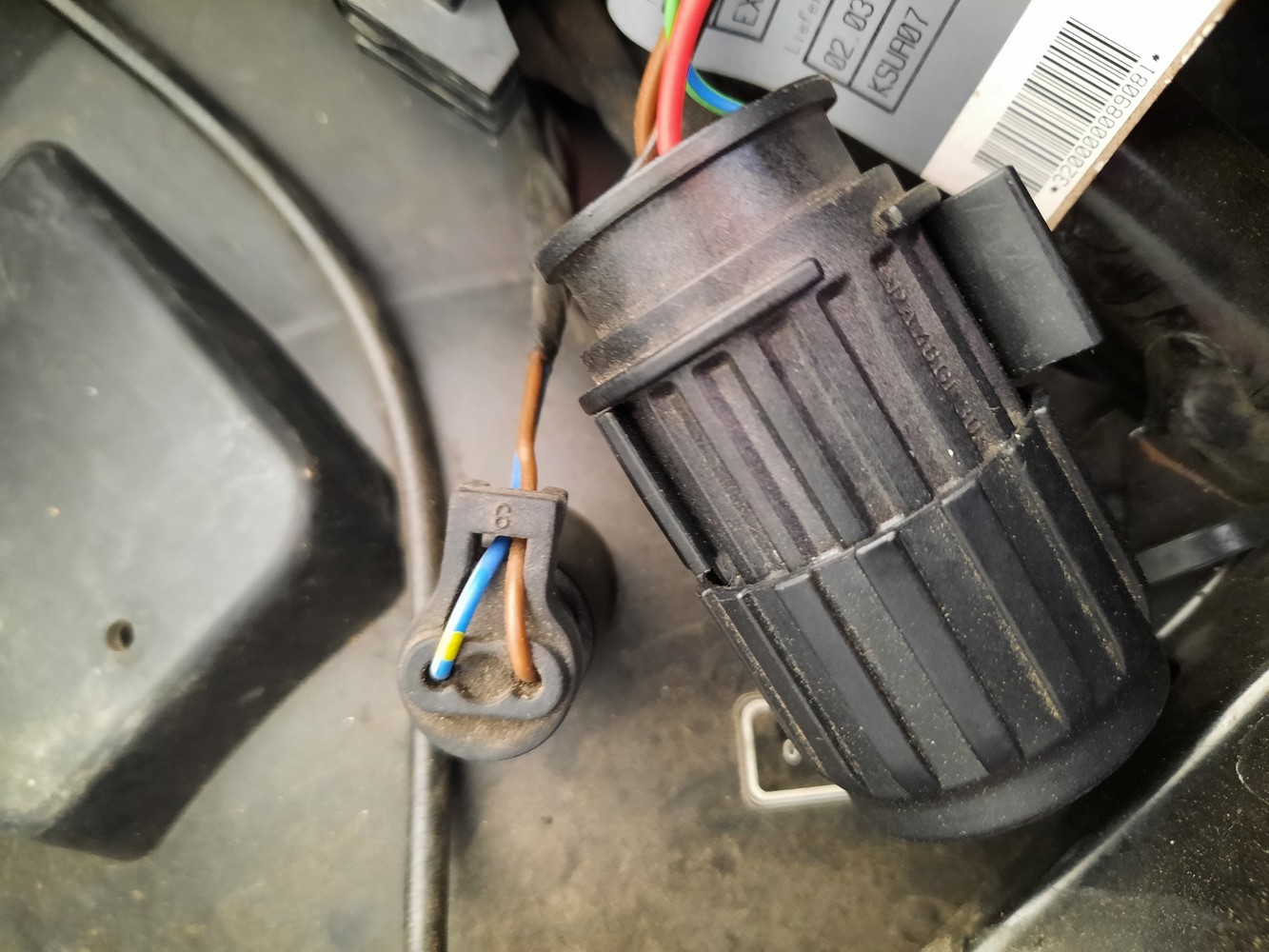

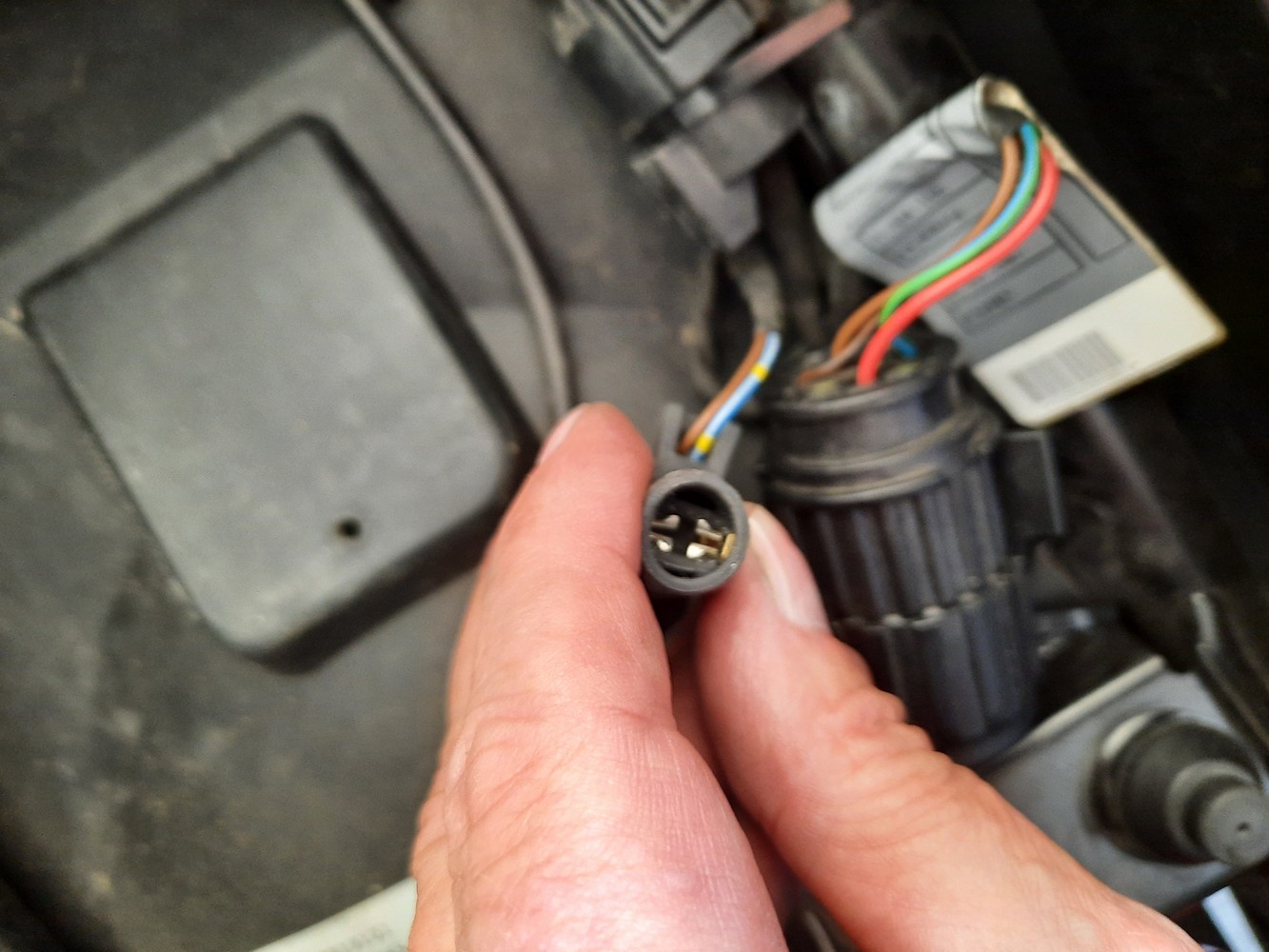

Unter der Sitzbank, direkt neben dem Diagnosestecker sitzt ein runder Gummistecker in der Radabdeckung.
Kabel Farben Blau mit gelben Ring und Braun.

Die Kontakte sehen aus wie die für eine 5W Glas-Steck-Birnchen.

Spannung ,Zündung aus 0V, Zündung und Motorlauf Batteriespannung.

Wenn ich ein Birnchen rein stecke bekomme ich auch keinen Fehler im Fehlerspeicher.

Wofür ist dieser Stecker gedacht, in den Schaltplänen habe ich den nicht gefunden.

Würde in gerne für das Navi und die USB versorgung verwenden.

Gruß Günter

[joerg58kr]

Es gibt dazu eine Einbauanleitung bei BMW-Motorrad die man Zweckentfremden kann: Nachrüstsatz "Smartphone Cradle" extra für dein Modell
Der Anschlußstecker versteckt sich in der Nähe der Hupe/Federbein.
https://www.bmw-motorrad.de/de/service/ ... anual.html
.


[heli_5200]

Hallo Jörg,
die Anleitung kenne ich, danach bin ich vorgegangen.

Aber diesen Stecker gibt es bei meine R1200R Bj. 2007 nicht.
Ich habe den Tank abgebaut aber der ist da nicht vorhanden.

Hatte vorgestern die gleiche Maschien mit gleichen Bj. neben mir gehabt und habe unter den Tank geschaut.
Da war der Stecker auch nicht vorhanden.

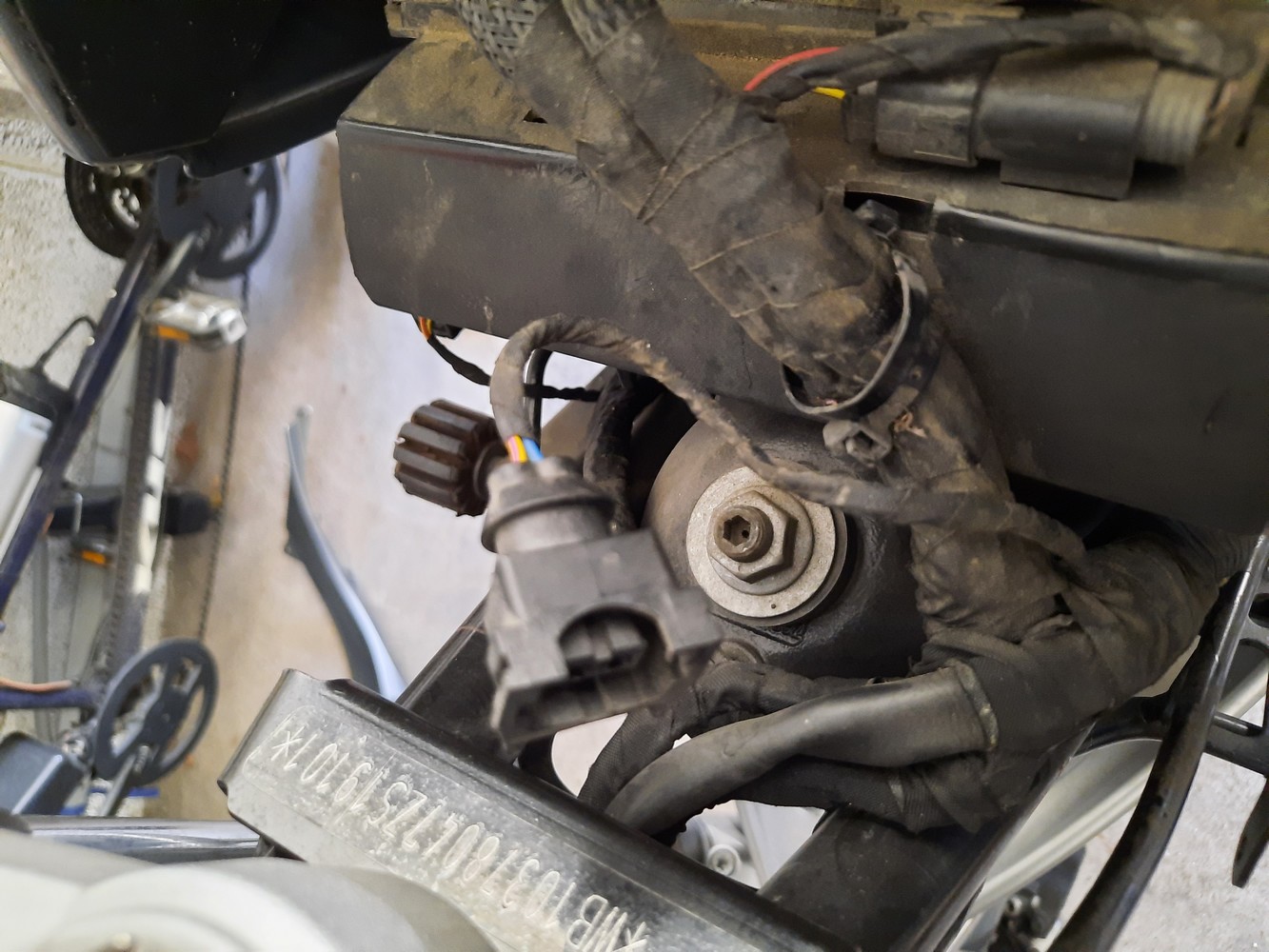

Es ist nur der andere Stecker da, am Kabelbaum oberhalb der Dämpfer-Schraube, fast am Steuergerät, siehe Foto.

Gruß Günter

[joerg58kr]

Dann kann ich auch nicht weiterhelfen.

Lass den Thread mal in die richtige Rubrik für die Lufties verschieben, weil hier bist bei den LCs, vielleicht finden sich da Mehr

[pitts333]

geh doch einfach an die Leitungen vom Stecker , sitzt links unter der Sitzbank im Rahmen , der schaltet nach ca. 2 Minuten nach Zündung aus den Strom ab , besser geht es doch kaum .......

[Alex.]

laut BMW Werkstatthandbuch soll bei der R1200R recht unter dem Tank ein 12V Anschluss für Zubehör sein.
Da ist bei meiner Bj 2007 keiner, nur in der nähe beim Steuergerät, oberhalt des Dämpfers, ist ein Stecker.

Dein erstes Bild zeigt die linke Seite, mach doch mal ein Foto von rechts.

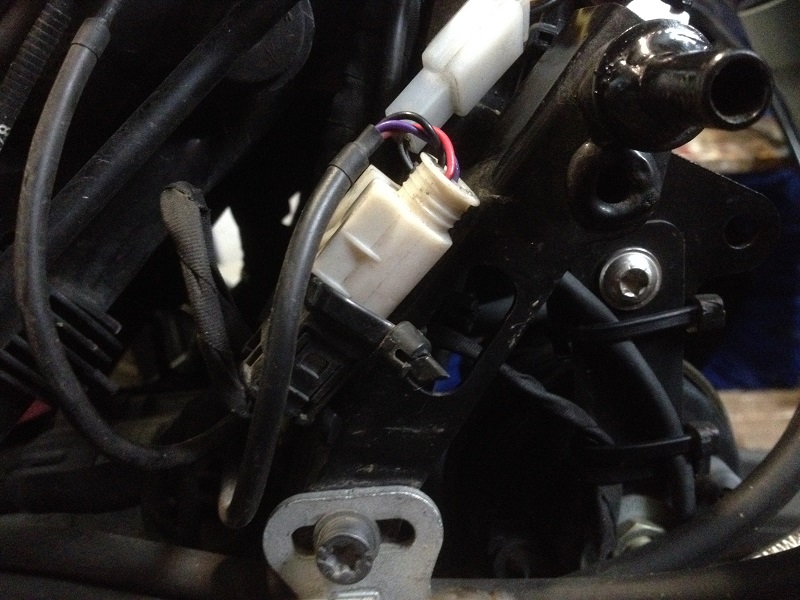

Mein Bild zeigt den gesuchten Stecker mit angeschlossenem Navi (schwarz/weiß):


Kann man auch mit Tank angebautem Tank erkennen:

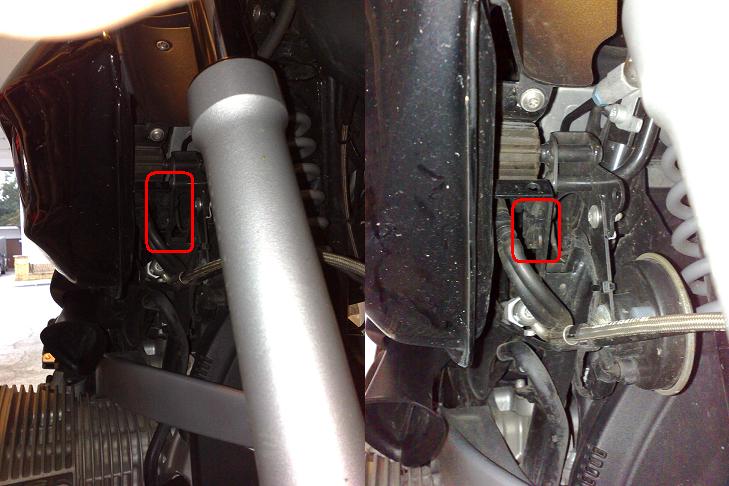

Stecker klein.JPG

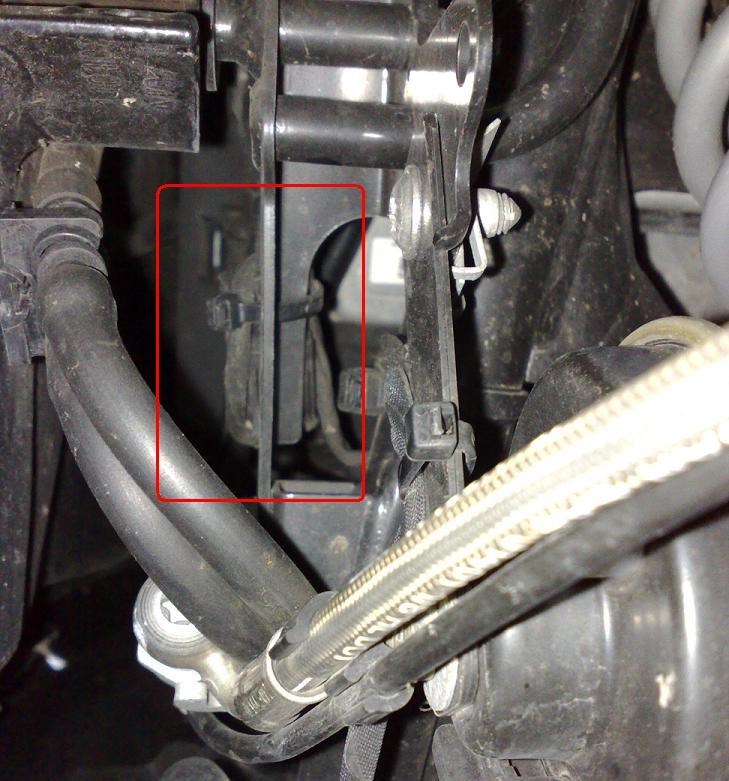

Stecker groß.JPG

[LuckyTiger]

Hallo zusammen.
Greife noch mal das Thema aus August 2022 auf.
Im Beitrag #2 von heli_5200 fragt er nach dem abgebildeten Stecker neben dem Diagnosestecker.
Habe diesen Stecker auch an meinem Bike entdeckt und kann mir nicht erklären wofür der gedacht ist.
Hat da jemand eine Erklärung. ????
Vielen Dank.
P.S: Mein Bike, R1200R, DOHC, Bj. 2014

[teileklaus]

Schließ einfach Mal was an. Dann Motorlauf. Dann wird die Versorgung hergestellt.

[teileklaus]

Hast du was angeschlossen oder nur Multimeter?

[LuckyTiger]

@ teileklaus:
Spannung (12V) ist bei eingeschalteter Zündung da.
Ich wollte nur wissen, wozu hat BMW diese Buchse die wie eine Lampenfassung aussieht an dieser Stelle unter der Sitzbank
verbaut ??????
Ist das die berüchtigte Kofferraumbeleuchtung (Scherz) ???
Gruß Jürgen
