LED Zusatzscheinwerfer

[oktf]

Hallo Freunde!

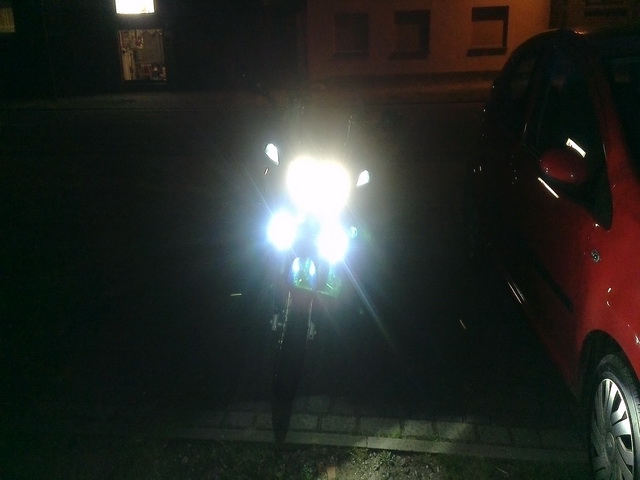

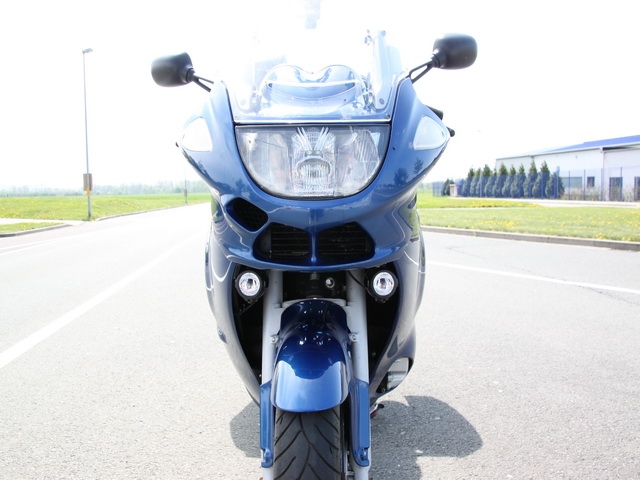

Für alle die Nachts zu wenig Licht haben oder am Tag besser gesehen werden wollen aber keine 110 Watt zusätzliche Belastung wollen, man kann sich auch die LED Zusatzscheinwerfer der GS drunter basteln.
Mit 28 Watt beider LED`s zusammen ohne Probleme für Lima und Batterie.
Falls Interesse besteht kann ich auch eine kleine Anbauanleitung liefern.


[Touri]

Jou, Anbauanleitung wäre gut.
Wo gibts die Dinger zu kaufen? Nur beim Freundlichen oder auch im Zubehörhandel?

Rund gefällt mir besser als eckig, passt besser zum Mopped.

[KK]

Servus,

wieso leuchten deine Blinker??

Interesse? Auf jeden Fall.

[oktf]

@Touri
Die LED Zusatzscheinwerfer kosten beim Freundlichen ca. 220 Euro als "Umrüstsatz" für die GS Fahrer die schon die Halogen NSW haben und nur die LED`s ohne das komplette Anschlußset benötigen.
Da wir sowieso eine eigene Halterung und einen Schalter brauchen, reicht der Umrüstsatz aus.Das Set beinhaltet zwei LED Lampen mit Stecker die man normalerweise mit den vorhanden NSW austauscht.
Als Schalter habe ich denn von Motobozo über den Blinkerrücksteller.
Für die Anbauanleitung brauch ich noch ein paar Tage, muss erst ans Mopped und ein paar Fotos machen.

@KK
In den Blinkern habe ich je eine Weiße LED, eingebaut als Art Begrenzungsleuchten.

[Touri]

Hi

Sind Deine Fotos schon fertig??
Anleitung wabere Super!

[Claus_RS]

Interessant ist auch, wie die Sache mit den Halterungen gelöst ist.
Schön währen mal Lösungen die man entweder gut selbst in der Garage hinbekommt, sozusagen mit Baumarkt mitteln, ohne Metall Werkstatt im Hintergrund, oder ev. ein 3d Modell, das man zu einem 3D Druck Service senden kann um dich die Teile Drucken zu lassen.
Wie hast Du die Halterungen gemacht, Thomas?

[oktf]

Sorry hatte bis jetzt noch keine Zeit.
Es ist alles mit günstigen Baumarktteilen gebaut und als Werkzeug reicht Akkuschrauber, Dremel, Schraubstock und ein paar Schrauben.
Fotos folgen!

[oktf]

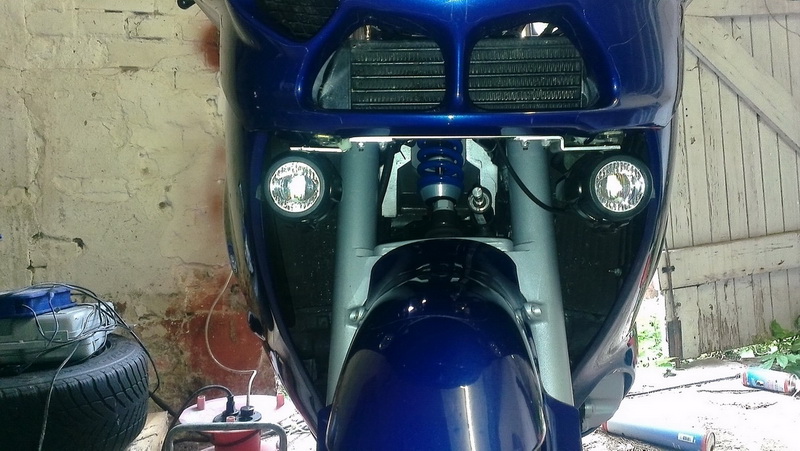

So dann wollen wir mal!

[oktf]

Da mann nur drei Anhänge machen kann muss das halt so weiter gehen.

[oktf]

und weiter!

[oktf]

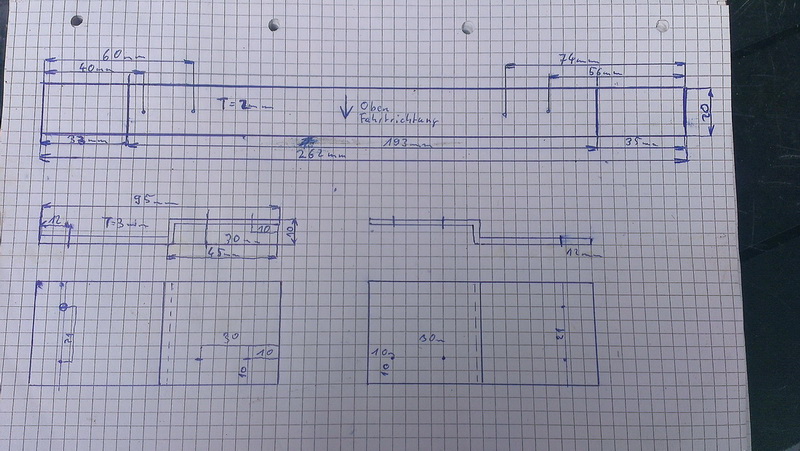

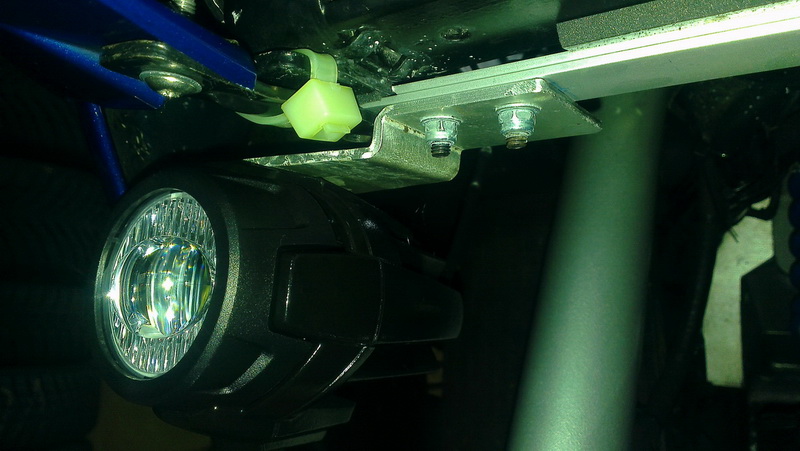

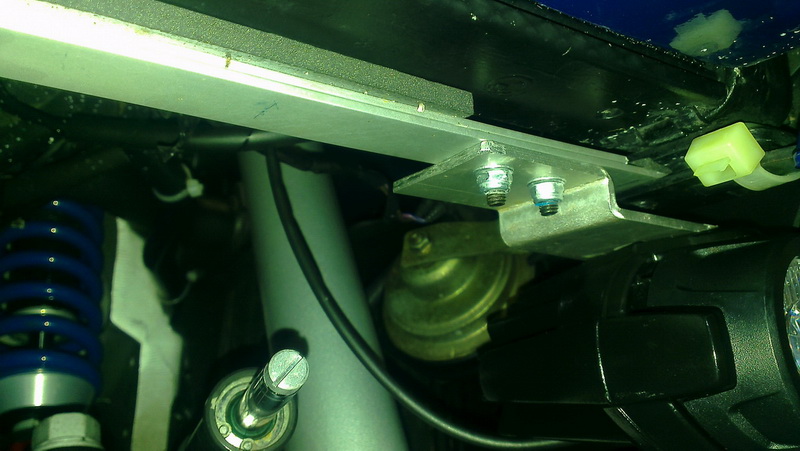

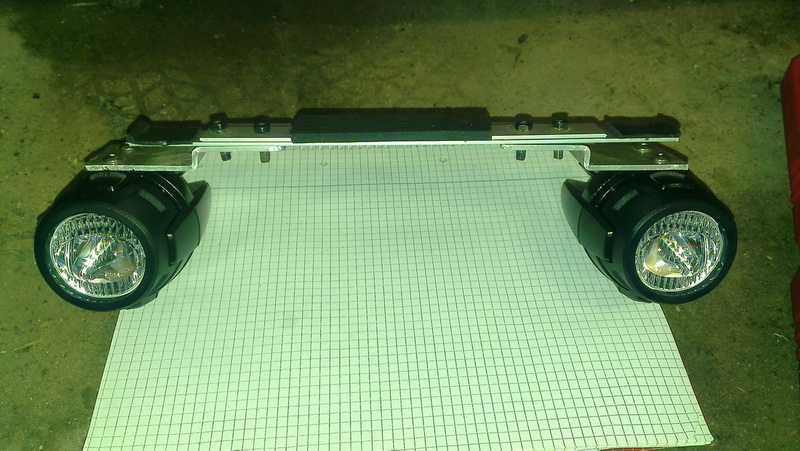

Das Material ist Alu, die langen dünnen Flachprofile sind jeweils 2mm dick, die abgewinkelten Stücke sind 3mm.
Das schwarze Klebeband ist selbstklebendes Mossgummi um Vibrationen zu vermeiden.

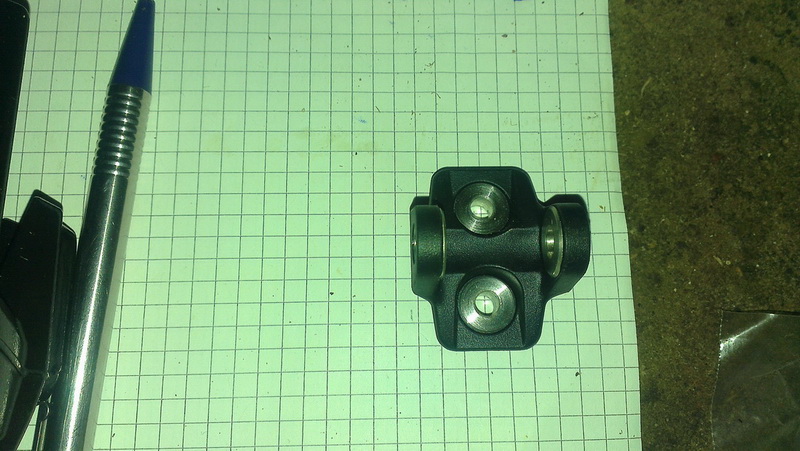

Die Bohrungen ergeben sich durch die verwendeten Schrauben aus dem Original Halter und den Beständen an Schrauben die ihr zur Verfügung habt.
Bitte an den Schrauben der LED Scheinwerfer das Loctite nicht vergessen damit die Schrauben sich nicht lösen können!

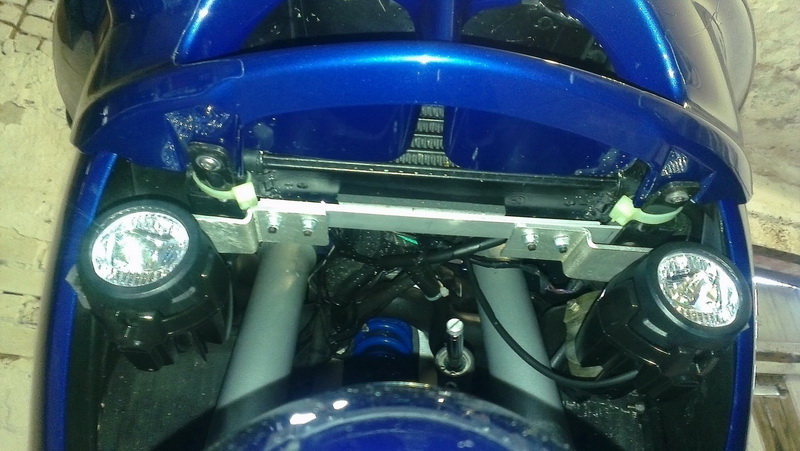

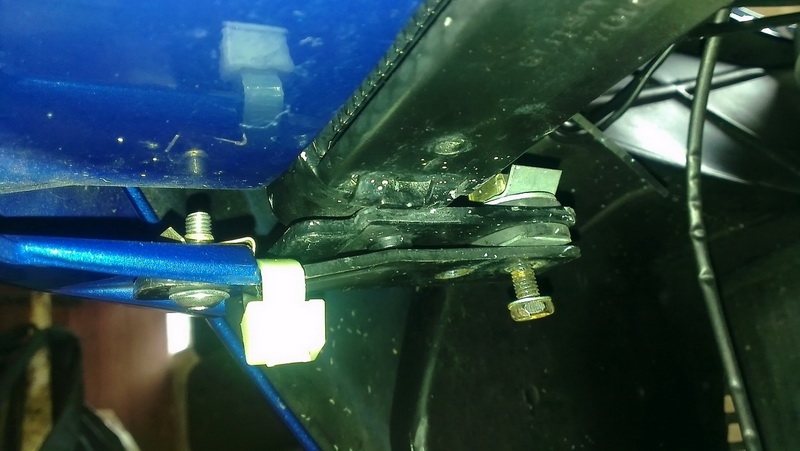

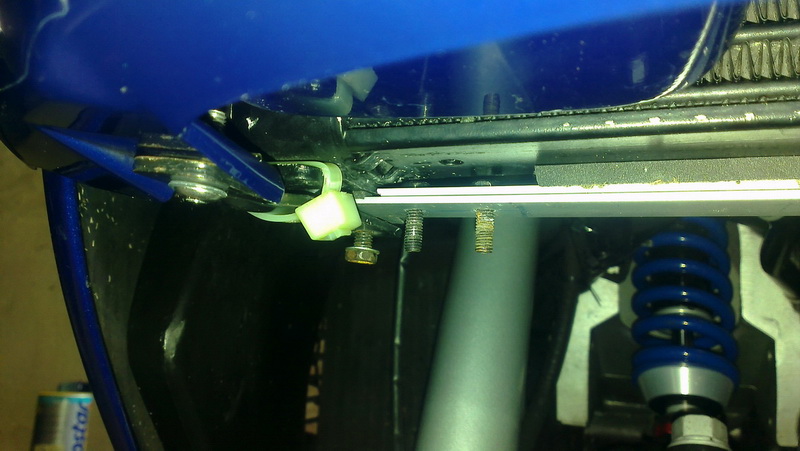

Die hellen Kabelstrapse sind nur da um den Oilkühler der durch das Mossgummi etwas nach oben gedückt wird wieder runter zu ziehen.

Beachtet auch das der Oilkühler nicht mittig am Morrad hängt!

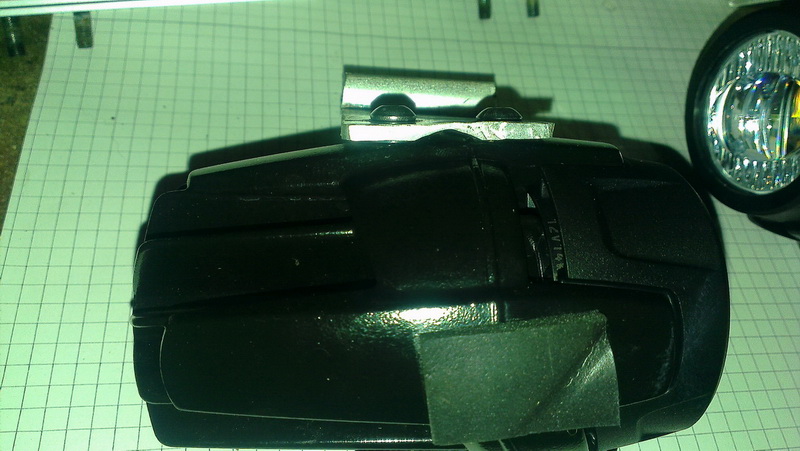

In Bild "klein06" könnt ihr sehen das ich das Aluprofil ein wenig mit dem Dremel ausgeschliffen habe, um die Leuchthöhe der Scheinwerfer besser einstellen zu können. Durch Unterlegscheiben (bei mir aus Plastik, z.B. die der Edelstahl Verkleidungsschrauben) lässt sich das relativ einfach erledigen.
Alle Maße sind in mm.

So ich hoffe das kann euch ein wenig weiter helfen!

Wer sich das in Real ansehen will, der kann sich mit mir gern in Magdeburg treffen oder stellt weiter Fragen!

[Touri]

Danke für die Fotos,
sieht zumindest schonmal sehr stabil aus, wenn auch tatsächlich etwas nach Baumarkt. Aber gut, mit kürzeren Schrauben und ein wenig schwarzer Farbe kann manja noch nachtaroken...
Aber wie kriegst Du den Strom da rein? HAst Du den Hauptscheinwerfer angezapft? Sind die Leuchten separat schaltbar?

Gruß
DB

[WB1952]

Hallo zusammen,
wenn ich die LEDs eingebaut habe oder einbauen haben lasse, muss ich dann zum TÜV?

Grüße aus dem Spessart
WB

[oktf]

@Touri
Den Strom ziehe ich über die Motobozzo Lösung:http://www.motobozzo.de/product_info.ph ... cts_id=131
geht super lässt sich separat ein und ausschalten und man braucht keinen extra Schalter.
Detailierte Anschlussanleitung ist bei Motobozzo auch dabei.
Da die LED`s zusammen gerade mal 28 Watt haben könnte man die auch direkt an die Scheinwerfer mit anschliessen aber das wird dem Tüv nicht gefallen.

@W1952

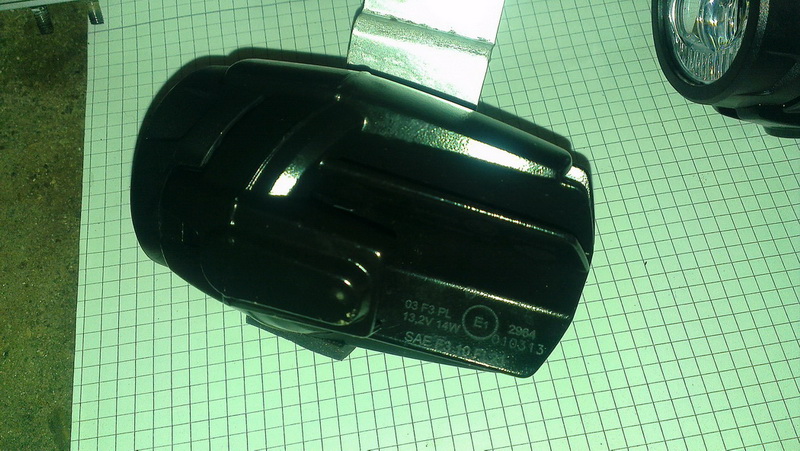

Die LED Scheinwerfer haben ein E-Prüfzeichen somit müssen die nicht eingetragen werden.(siehe Bild klein07).
Ich hatte vorher Nebelscheinwerfer von Hella und zwar die Micro De, diese hatte ich beim TÜV vorgeführt und der Herr sagte das mit dem E-Prüfzeichen alles in Ordnung ist und keine Eintragung notwendig ist.
Ich habe nächste Woche den nächsten Tüv Termin und werde ihm die Led`s vorführen.

[oktf]

Ich war gestern beim Tüv und es gab keine Probleme mit den LED`s da ein E-Prüfzeichen vorhanden ist.
Alles schick und neue Plakette.

Also viel Spass beim basteln.

[WB1952]

Super und danke für die Info. Da kann ja bald die Erleuchtung kommen.

WB
